Percobaan 5

  [KEMBALI KE MENU SEBELUMNYA]



1. Jurnal [kembali]


2. Alat dan bahan [kembali]

  1. Vcc
  2. Swicth
  3. IC 74LS47
  4. Seven Segment Anoda ground

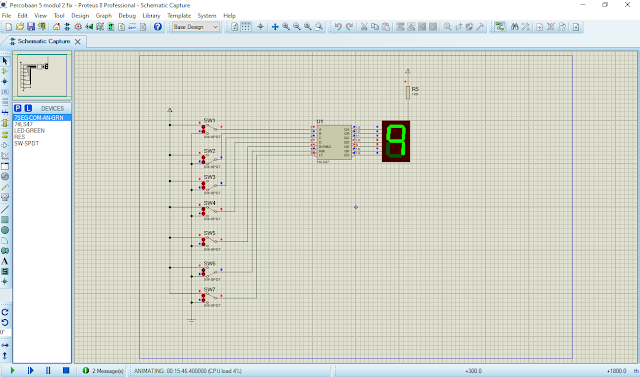

3. Rangkaian simulasi [kembali]


 4. Prinsip Kerja Rangkaian [kembali]

 Vcc dihubungkan ke swicth untuk memberikan logika 1 dan ground dihubungkan ke ground untuk memberikan logika 0. Kemudian untuk Swicth B0 - B3 dihubungkan ke pin A-D dari ic 74LS47. Ouput yang diberikan oleh switch berupa bilangan biner. Lalu output bilangan biner B0 - B3 akan dijadikan input bagi IC 74LS47. IC 74LS47 berfungsi sebagai decorder ke seven segment,Dekoder IC 4LS47 ke seven segment digunakan untuk menerima masukan 4-bit dan memberikan keluaran yang melewatkan arus melalui segmen untuk menampilkan angka desimal. pada konfigurasi pin IC 7447 yaitu masukan LT(lamp test)dihubungkan dengan B6 ,B4 untuk masukan (blanking input/ripple blanking output), dan B5 untuk masukan RBI(ripple blanking input).
LT' , Lamp Test, berfungsi untuk mengeset display, bila diberi logika ‘0’ maka semua keluaran dari IC ini akan berlogika 0. Sehingga seven segment akan menunjukkan angka delapan (8).
BI'/RBO' , Blanking Input/Row Blanking Output, berfungsi untuk mematikan keluaran dari IC. Bila diberi logika “0” maka semua keluaran IC akan berlogika “1” dan seven segment akan mati.
RBI' , Row Blanking Input, berfungsi untuk mematikan keluaran dari IC jika semua input berlogika “0”. Bila diberi logika “0”, diberi logika “1” dan diberi logika “0” maka semua keluaran IC akan berlogika “1” dan seven segment akan mati.

Pin Qa-Qb akan mengeluarkan bilangan BCD, Bilangan BCD ini dikodekan sehingga membentuk kode tujuh segmen yang akan menyalakan ruas-ruas yang sesuai pada seven segment. Masukan BCD diaktifkan oleh logika ‘1’, dan keluaran dari dekoder 7447 adalah aktif low.

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjvzi5z2ezcZQhYsdqqnmG26sx5MpFXT-v8qzhW2fQclRPGRR0mor4wtOfRPFuKwe24WNTRAv_l_GgHnWHtfHeWhsAjd-z1EAT_7AGL35ymMnz37CYoBuCfowneUi8yV4f-0ltFu4RTChhE/s411/Picture5.png

Angka desimal yang kelluar dari seven segment tergantung dari input swict yang diberikan. Variasi input swicth yang diberikan untuk mengekuarkan angka desimal tertentu dapat dilihat pada jurnal

5. Video rangkaian [kembali]




6. Analisa [kembali]
Soal :
1. Prinsip kerja rangkaian
2. Analisa output seven segment
Jawab:
1. Vcc dihubungkan ke swicth untuk memberikan logika 1 dan ground dihubungkan ke ground untuk memberikan logika 0. Kemudian untuk Swicth B0 - B3 dihubungkan ke pin A-D dari ic 74LS47. Ouput yang diberikan oleh switch berupa bilangan biner. Lalu output bilangan biner B0 - B3 akan dijadikan input bagi IC 74LS47. IC 74LS47 berfungsi sebagai decorder ke seven segment,Dekoder IC 4LS47 ke seven segment digunakan untuk menerima masukan 4-bit dan memberikan keluaran yang melewatkan arus melalui segmen untuk menampilkan angka desimal. pada konfigurasi pin IC 7447 yaitu masukan LT(lamp test)dihubungkan dengan B6 ,B4 untuk masukan (blanking input/ripple blanking output), dan B5 untuk masukan RBI(ripple blanking input).

LT' , Lamp Test, berfungsi untuk mengeset display, bila diberi logika ‘0’ maka semua keluaran dari IC ini akan berlogika 0. Sehingga seven segment akan menunjukkan angka delapan (8).
BI'/RBO' , Blanking Input/Row Blanking Output, berfungsi untuk mematikan keluaran dari IC. Bila diberi logika “0” maka semua keluaran IC akan berlogika “1” dan seven segment akan mati.
RBI' , Row Blanking Input, berfungsi untuk mematikan keluaran dari IC jika semua input berlogika “0”. Bila diberi logika “0”, diberi logika “1” dan diberi logika “0” maka semua keluaran IC akan berlogika “1” dan seven segment akan mati.

Pin Qa-Qb akan mengeluarkan bilangan BCD, Bilangan BCD ini dikodekan sehingga membentuk kode tujuh segmen yang akan menyalakan ruas-ruas yang sesuai pada seven segment. Masukan BCD diaktifkan oleh logika ‘1’, dan keluaran dari dekoder 7447 adalah aktif low.

Angka desimal yang kelluar dari seven segment tergantung dari input swict yang diberikan. Variasi input swicth yang diberikan untuk mengekuarkan angka desimal tertentu dapat dilihat pada jurnal
2. Output dari IC74LS47 tergantung dengan berapa biner yang didapatkan pada inputan IC74LS47 ini. Input biner menjadi 1 apabila switch nya tertutup dan menjadi 0 jika switch terbuka. Untuk mendapatkan output yang berbeda, dilakukan dengan menutup dan membuka switch secara bergantian.
-. jika B0=1 dan B1 B2 B3 = 0 maka outputnya adalah 0110000 dengan tampilan display adalah 1
-. jika B1=1 dan B0 B2 B3 = 0 maka outputnya adalah 1101101 dengan tampilan display adalah 2
-. jika B0 B1=1 dan B3 B3 = 0 maka outputnya adalah 1111001 dengan tampilan display adalah 3
-. jika B3 =1 dan B1 B2 B3 = 0 maka outputnya adalah 0110011 dengan tampilan display adalah 4
-. jika B0 B2=1 dan B2 B3 = 0 maka outputnya adalah 1011011 dengan tampilan display adalah 5
-. jika B1 B2=1 dan B1 B3 = 0 maka outputnya adalah 0011111 dengan tampilan display adalah 6
-. jika B0 B1 B2=1 dan  B3 = 0 maka outputnya adalah 1110000 dengan tampilan display adalah 7
-. jika B3 = 1 dan B0 B1 B2 = 0 maka outputnya adalah 1111111 dengan tampilan display adalah 8
-. jika B0 B3 = 1 dan B2 B3 = 0 maka outputnya adalah 1110011 dengan tampilan display adalah 9

7. Link download [kembali]

Link video

Link HTML

Link Rangkaian
