 MQ-8 SEBAGAI SENSOR PENDETEKSI KEBOCORAN BAHAN BAKAR KENDARAAN

1. Tujuan

      a.  Merancang dan mengimplementasikan suatu sistem yang dapat memantau dan mendeteksi adanya kebocoran bahan bakar kendaraan
    b.  Mengetahui karakteristik sistem sensor MQ-6 yang dihasilkan dari penelitian ini agar dapat digunakan sebagai alat pendeteksi kebocoran bahan bakar kendaraan
      c. Sebagai pencegahan terjadinya kecelakaan akibat kebocoran bahan bakar kendaraan.


2. Alat dan Bahan
     a. MQ-8
berfungsi untuk mendeteksi gas
     b. Relay
Hasil gambar untuk relay
digunakan untuk menjalankan Fungsi Logika
     c. Trafo
Hasil gambar untuk trafo
berfungsi menaikan atau menurunkan tegangan
     d. IC 7805
Hasil gambar untuk ic 7805
digunakan untuk meregulasi tegangan masukan 7-8 volt
     e. Buzzer
Hasil gambar untuk buzzer
berfungsi sebagai output keluaran suara
     f. Resistor
Hasil gambar untuk resistor
berfungsi sebagai penahan tegangan dan arus.
     g. Capacitor
Hasil gambar untuk kapasitor
berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian Elektronika

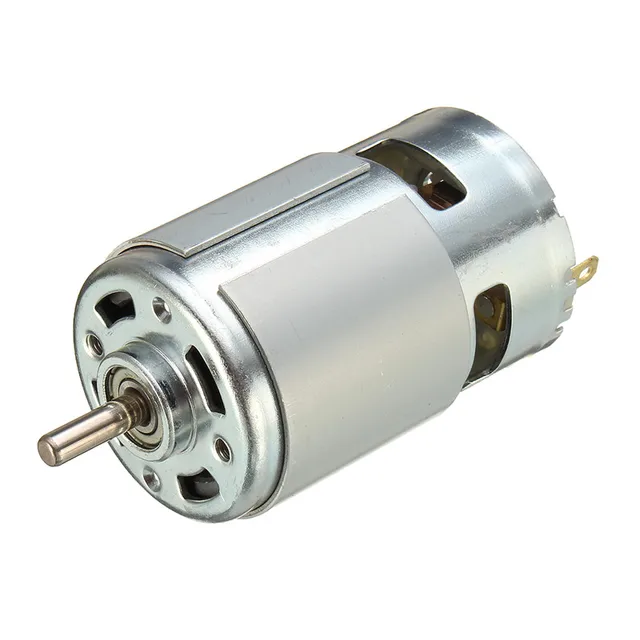

     h. Motor DC
Hasil gambar untuk motor dc
adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah., maka secara otomatis sensor akan bekerja.
     i. Transistor
Hasil gambar untuk transistor
adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.


    1. Sensor MQ-8
          MQ 8 adalah Sensor gas yang digunakan untuk mendeteksi gas Hidrogen dengan sensitivitas yang tinggi. Sensor gas MQ-8 ini mempunyai sensitivitas yang kecil terhadap zat alcohol dan asap rokok. Sensor gas MQ-8 merupakan sensor yang mempunyai respon cepat terhadap gas Hodrogen, stabil dan tahan lama, serta dapat digunakan dalam rangkaian drive yang sederhana. Sensor Gas MQ 8kali ini akan dicobakan pada pendeteksi kebocoroan bahan bakar roket.
Data Sheet sensor MQ 8 (info lengkap)

Struktur dan konfigurasi sensor gas MQ-8 ditunjukkan pada Gambar diatas (Konfigurasi A atau B), sensor ini disusun oleh tabung keramik mikro AL2O3, lapisan sensitif Tin Dioxide (SnO2), elektroda pengukur dan pemanas difiksasi menjadi sebuah lapisan yang keras dan dibuat dari plastik dan jaring stainless steel. MQ-8 memiliki 6 pin, 4 di antaranya digunakan untuk mengambil sinyal, dan 2 lainnya digunakan
untuk menyediakan arus pemanasan.
Grafik diatas menunjukan tipikal karekteristik sensitivitas sensor MQ-8 pada temperatur 20℃, kelembapan  65%, Konsentrasi O2 21%, RL = 5kΩ.
Pada grafik tersebut menunjukan hubungan antara konsentrasi dari berbagai gas dengan hambatan sensor MQ-8, dari grafik dapat disimpulkan bahwa semakin besar konsentrasi gas maka semakin kecil  hambatan dari sensor MQ-8.

     2. MOTOR DC

Hasil gambar untuk gambar motor DC

          Motor DC adalah salah alat yang dapat mengubah energi listrik menjadi energi gerak berupa putaran. Pada motor DC, energi listrik yang digunakan adalah energi listrik dengan arus searah atau yang juga biasa dikenal dengan nama listrik DC.


     3. Relay
 Image result for struktur relay
     Struktur sederhana relay

     4. IC 7805
     data sheet (info lengkap)


          Fungsi dari ic 7805 ialah sebagai penghasil output tegangan 5 volt dc yang sudah di stabilkan,cara pemakaian ialah pin no 1 sebagai input tegangan sebelum di stabilkan /di turunkan,dan bagian tengah di sambungkan kepada ground ataupun massa. sedangkan output no3 di sambungkan kepada output beban.

     5. Buzzer


          Merupakan suatu perangkat sinyal yang dapat mengeluarkan suara apabila adanya getaran listrik yang kemudia dikonversikan menjadi getaran suara. Prinsip kerja buzzer hampir sama dengan loud speaker. Buzzer terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi electromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari polaritas magnetnya, karena kumparan dipasang pada diafragma, maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Biasanya komponen ini digunakan sebagai indikator bahwa proses telah selesai atau terjadi kesalahan yang akan diposisikan seperti alarm.

  1. Buka aplikasi proteus.
  2. Pilihlah komponen yang dibutuhkan dalam membuat rangkaian
  3. Rangkailah setiap komponen yang telah dipilih menjadi rangkaian
  4. Ubahlah spesifikasi komponen pada rangkaian sesuai dengan kebutuhan.
  5. Jalankan simulasi rangkaian
5.  Prinsip kerja dan Rangkaian

          Apabila Sensor MQ8 mendeteksi Gas Hidrogen maka sensor MQ-8 akan aktif ( berlogika 1 ) dan mengalirkan arus dari pin output sebesar Iout ke kaki base transistor Q1. ini menyebabkan transistor Q1 ON dan arus mengalir dari supply yang melewati relay ke kaki collector menuju kaki emitter transistor Q1. Sejalan dengan itu, arus juga mengalir pada kumparan (RL1) dan relay pun berpindah yang menyebabkan rangkaian buzzer dan motor menjadi rangkaian tertutup. Battery pun akan menyuplai tegangan sebesar 12 V ke motor DC dan Buzzer hal ini akan menyebabkan motor hidup dan buzzer pun berbunyi.

 Rangkaian

6. Video


7. Download
Simulasi rangkaian [klik]
gambar rangkaian [klik]
video [klik]
html [klik]
data sheet [klik]
library [klik]
