DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download



1. Jurnal [kembali]

2. Alat dan bahan [kembali]

1. Gerbang NOT
2. Gerbang XOR
3. Gerbang AND

3. Rangkaian simulasi [kembali]

 4. Prinsip Kerja Rangkaian [kembali]

Pada rangkaian 1 gerbang XOR menghasilkan output logika 1 ketika salah satu input B dan D  berlogika 1, gerbang AND menghasilkan output logika 1 jika input A = 1,  C = 0  ,dan D = 0. Semua input pada gerbang AND harus berlogika 1 untuk menghasilkan output 1 pada rangkaian ini nilai C berlogika 0 karena terdapat gerbang NOT setelah logicstate C. Kemudian untuk output dari gerbang AND dan XOR akan dijadikan input gerbang OR. Gerbang OR akan menghasilkan output 1 jika input yang diberikan memiliki nilai logika 1 atau lebih

Pada Rangkaian 2 sama prinsip kerjanya dengan rangkaian satu

yaitu gerbang XOR menghasilkan output logika 1 ketika salah satu input B dan D  berlogika 1, gerbang AND menghasilkan output logika 1 jika input A = 1,  C = 0  ,dan D = 0. Semua input pada gerbang AND harus berlogika 1 untuk menghasilkan output 1 pada rangkaian ini nilai C berlogika 0 karena terdapat gerbang NOT setelah logicstate C. Kemudian untuk output dari gerbang AND dan XOR akan dijadikan input gerbang OR. Gerbang OR akan menghasilkan output 1 jika input yang diberikan memiliki nilai logika 1 atau lebih

5. Video rangkaian [kembali]

6. Analisa [kembali]

Soal analisa percobaan 2

1. Sederhanakan persamaan aljabar boolean pada percobaan sehingga didapatkan dua persamaan H1 dan H2

2. Jelaskan minimal 5 buah hukum aljabar boolean

Jawab :

1.

Penyederhanaan Persamaan Aljabar Boolean Pada Percobaan

Persamaan nya yaitu

Dari persamaan di atas dapat kita simpulkan  bahwa hasil dari H1 dan H2 sama karena persamaan tersebut memenuhi hukum komutatif yang mana penukaran atau perubahan urutan variabel input atau sinyal masukan sama sekali tidak mempengaruhi variabel output suatu rangkaian logika

Dapat kita lihat dari kondisi pertama

A = 0      B = 0      C = 0      D = 0

Maka,

 2.

Hukum Komutatif

Hukum Komutatif menjelaskan bahwa penukaran atau perubahan urutan variabel input atau sinyal masukan sama sekali tidak mempengaruhi variabel output suatu rangkaian logika.

Hukum Asosiatif

Hukum Asosiatif menjelaskan bahwa perubahan urutan penyelesaian operasi pada variabel tidak akan mempengaruhi variabel output suatu rangakaian logika.

Hukum Distributif

Hukum Distributif menyatakan bahwa variabel input pada operasi aljabar Boolean dapat disebarkan tempatnya tanpa mengubah variabel hasil dari output suatu rangkaian logika.

Hukum Absorbsi, Kombinasi, dan Konsensus

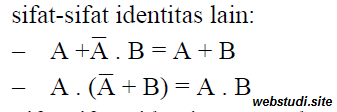

Sifat Identitas lain

 Beberapa sifat pada teorema Boolean dapat dipergunakan untuk menyederhanakan suatu pernyataan logika, dengan kata lain suatu pernytaan kompleks akan dapat disederhanakan dengan menggunakan konsep teorema Boolean tanpa mengubah fungsi logikanya.

7. Link download [kembali]

Link video

Link HTML

Link Rangkaian
