1. Jurnal [kembali]



2. Alat dan Bahan [kembali]

  1. Gerbang NOT
  2. Gerbang AND
  3. Gerbang OR
  4. Gerbang XOR
  5. Gerbang NAND
  6. Gerbang NOR
  7. Gerbang XNOR

3. Rangkaian simulasi [kembali]

Input b0 = 0 dan b1 = 0


 input b0 = 0 dan b1 = 1
input logika b0 = 1 dan b1= 1



4. Prinsip Kerja Rangkaian [kembali]

Gerbang NOT

Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan diberikan tegangan ,maka transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.

Pada Saat b1 = 0 akan menghasilkan output 1

Pada Saat b1 = 1 akan menghasilkan output 0

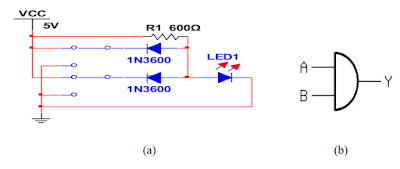

Gerbang And

Output akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 1

 Gerbang OR

Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1 . Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 1

Gerbang XOR

 X-OR merupakan gerbang OR yang bersifat exlusif, di mana keluarannya akan nol jika masukannya bernilai sama, dan jika salah satu masukannya berbeda maka keluarannya akan bernilai 1.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 0

 Gerbang NAND

 Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 0

 Gerbang NOR

Gerbang NOR adalah gerbang OR yang disambung ke inverter. Jadi nilai keluarannya merupakan kebalikan dari gerbang OR.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 0

 Gerbang XNOR

Akan Menghasilkan output 1 jika jumlah dari input yang dimasukkan genap dengan anggapan bahwa 0 adalah genap

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 1

 5. Video Rangkaian [kembali]



6. Analisa [kembali]

1. Jelaskan Prinsip Kerja rangkaian dalam gerbang AND, OR, NOT, NOR, dan NAND

2. Bandingkan dan analisa hasil percobaan dengan masing-masing tabel kebenaran gerbang logika

Jawab :

1. Gerbang AND

Output akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol. Dilihat pada rangkaian jika ada input yang terputus atau berlogika 0 maka arus pada rangkaian akan terhenti akibat adanya hambatan yang sangat bersar dan output yang dihasilkan akan bernilai 0



Gerbang OR

Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1 . Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0.



Gerbang Not

Merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan diberikan tegangan ,maka transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.



Gerbang NOR

Gerbang NOR adalah gerbang OR yang disambung ke inverter. Jadi ouput yang dihasilkan oleh gerbang OR akan dibalikkan oleh inverter dan menghasilkan output yang berlawanan dengan gerbang OR

 Gerbang NAND

 Gerbang NAND adalah gerbang AND yang disambung ke inverter. Jadi ouput yang dihasilkan oleh gerbang AND akan dibalikkan oleh inverter dan menghasilkan output yang berlawanan dengan gerbang AND

 2. Gerbang NOT

Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan diberikan tegangan ,maka transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.

Pada Saat b1 = 0 akan menghasilkan output 1

Pada Saat b1 = 1 akan menghasilkan output 0

Gerbang And

Output akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 1


Gerbang OR

Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1 . Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 1


Gerbang XOR

 X-OR merupakan gerbang OR yang bersifat exlusif, di mana keluarannya akan nol jika masukannya bernilai sama, dan jika salah satu masukannya berbeda maka keluarannya akan bernilai 1.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 0


Gerbang NAND

 Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 0


Gerbang NOR

Gerbang NOR adalah gerbang OR yang disambung ke inverter. Jadi nilai keluarannya merupakan kebalikan dari gerbang OR.

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 0


Gerbang XNOR

Pada Saat b1 = 0 dan b0 = 0 akan menghasilkan output 1

Pada Saat b1 = 0 dan b0 = 1 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 0 akan menghasilkan output 0

Pada Saat b1 = 1 dan b0 = 1 akan menghasilkan output 1


 Hasil analisa output hasil Rangkaian sama dengan ketentuan pada tabel kebenaran gerbang logika
